Is Viafine hoogfrequente hybride PCB de toekomst van snelle communicatie?

Met de ontwikkeling van 5G, radar, satellietcommunicatie en snelle draadloze netwerken,hoogfrequente printplaats worden steeds vaker gebruikt in communicatieapparatuur en elektronische producten. Viafine richt zich als professionele Chinese fabrikant lange tijd op de R&D en productie van hybride hoogfrequente PCB's, waardoor hoogwaardige, zeer stabiele en meerlaagse hoogfrequente hybride bordoplossingen worden geboden. In dit artikel worden de hoogfrequente hybride PCB-productparameters, het structurele ontwerp, de technische voordelen en de zorgen van klanten van Viafine uitgebreid geïntroduceerd, waardoor wereldwijde kopers de kernwaarde en het toepassingspotentieel ervan kunnen begrijpen.

I. Inleiding tot de hoogfrequente hybride PCB's van Viafine

ViafineHoogfrequente hybride printplaten zijn composietprintplaten die hoogfrequente materialen combineren met traditionele epoxyplaten. Ze beschikken over een laag signaaloverdrachtsverlies, zeer nauwkeurige impedantiecontrole en goede thermische stabiliteit, en worden veel gebruikt in:

Ontvangstantennes voor draadloze basisstations
Eindversterkers
Radarsystemen
Navigatiesystemen
Apparatuur voor signaaloverdracht met hoge snelheid

Kernvoordelen: lage signaalvervorming, korte transmissievertraging, hoge thermische weerstand, hoog aanpassingsvermogen en hoge verwerkbaarheid. Door een redelijke stapelstructuur en een drie-in-één buffermateriaalontwerp worden de kromtrekkings- en krimpproblemen van hoogfrequente composietplaten tijdens heet persen effectief opgelost.

Viafinebiedt CE-certificering en onderhoudt een grote voorraad, waardoor wereldwijde kopers concurrerende fabrieksprijzen en professionele after-sales service krijgen.

II. Hoogfrequente hybride PCB-technische parameters

Om te voldoen aan de precieze eisen van verschillende communicatieapparaten voor hoogfrequente signaaloverdracht, zijn de technische parameters van Viafine's hoogfrequente hybride printplaat als volgt:

1. Lijst met kernproductparameters

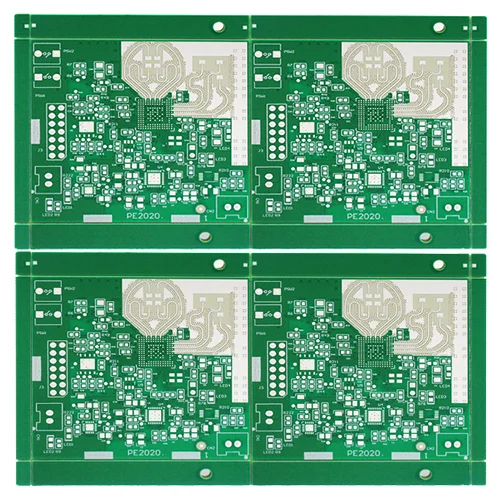

Productnaam: Hybride hoogfrequente printplaat

Merk: Viafine

Materiaal: Rogers 4835 + IT180A

Aantal lagen: 6L

Koperdikte: 1oz

Borddikte: 1,2 mm

Minimale gatdiameter: 0,15 mm

Minimale lijnbreedte: 0,1 mm

Minimale lijnafstand: 0,1 mm

Oppervlaktebehandeling: onderdompelingsgoud

Toepasselijke frequentie: hoogfrequente microgolfcommunicatie

Impedantiecontrole: Nauwkeurig ±5%

Isolatieprestaties: hoge stabiliteit

Thermische prestaties: TG ≥ 180°C

Brandklasse: UL94V-0

III. Hoogfrequente hybride PCB-stapelstructuur en -functies

De hoogfrequente hybride PCB maakt tijdens de productie gebruik van een meerlaagse stapelstructuur, waardoor uitstekende elektrische prestaties en mechanische sterkte worden bereikt door een nauwkeurig ontwerp:

Stapelbaar ontwerp

L1 Koperlaag (hoogfrequente plaat) → L2 Koperlaag (PP-plaat) → L3 Koperlaag (epoxyharssubstraat) → L4 Koperlaag. De L2-, L3- en L4-koperlagen hebben sleuven van dezelfde grootte op dezelfde locatie. De L4-koperlaag bevat een drie-in-één dempingsmateriaal.

Drie-in-één dempingsmateriaal

Het bestaat uit twee lagen lossingsfolie en vult de sleuven tijdens het heetpersen, waardoor metalen deuken worden voorkomen en de vlakheid van het plaatoppervlak behouden blijft.

Zelfs heet persontwerp

Aluminiumplaten, stalen platen en kraftpapier-dempingslagen worden respectievelijk op de binnen- en buitenlagen van de hoogfrequente plaat gestapeld, waardoor een uniforme verwarming tijdens heet persen wordt gegarandeerd en het kromtrekken en uitzetten van de plaat wordt gecontroleerd.

Materiaalkenmerken

De hoogfrequente plaat maakt gebruik van polytetrafluorethyleen (PTFE), dat andere thermische uitzettingseigenschappen heeft dan op epoxy gebaseerde platen. Door middel van een redelijke procesbeheersing wordt een zeer betrouwbare plaatvorming bereikt.
