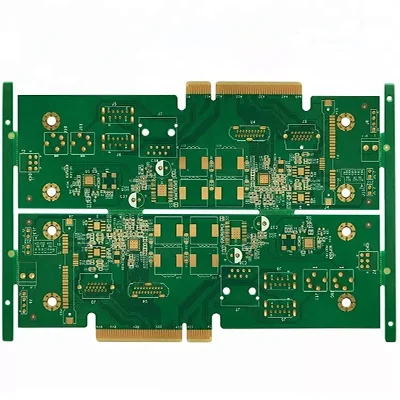

Gouden vinger bedrukte printplaat

PCB Gold Finger Details Processing

Als een professionele fabrikant van de printplaat met gouden vinger, kunt u er zeker van zijn dat u van onze fabriek met gouden vinger gedrukte printplaat kunt kopen en biedt Vieful u de beste after-sale-service en tijdige levering. 1. Om de slijtvastheid van gouden vingers te vergroten, moeten gouden vingers meestal worden geëlektropleerd met hard goud (gouden verbinding).

2. Gouden vingers moeten achteruit worden afgeschuind, in het algemeen 45 °, andere hoeken zoals 20 °, 30 °, enz. Als er geen afschuining in het ontwerp is, is er een probleem; 45 ° slot in PCB

3. Gouden vingers moeten een venster maken voor het algehele lassen. Pin hoeft geen stalen gaas te openen;

4. De minimale afstand tussen Shenxi- en Shenyin -pads en vingertoppen moet 14 miljoen zijn; Het wordt aanbevolen om meer dan 1 mm afstand van de vingerpositie te ontwerpen, inclusief via pads;

5. Breng geen koper aan op het oppervlak van gouden vingers;

6. Koperknipsel is vereist op alle niveaus van de binnenste laag gouden vingers, en de koperen snijbreedte is over het algemeen 3 mm; Halfvinger van koperen snijden en koperen snijden met volledige vinger kunnen worden uitgevoerd.

Gegevensblad
