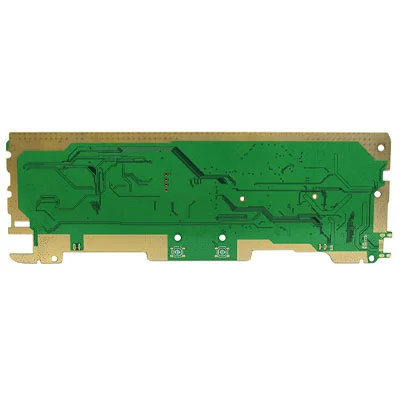

4-laags impedantie geregeld fijn circuit Immersion Gold PCB-printplaat

Alle knooppuntbesturingsmodules van het smart home -systeem zijn verbonden met het systeeminformatiecontrolecentrum via de RS485 Home Control Bus, volgens het Unified Home Control Network Communication Protocol om systeemgegevenscommunicatie te realiseren. 256 modules kunnen worden aangesloten op één bus om verschillende functies van thuisautomatiseringscontrole te realiseren. Moduletypen omvatten:

Wireless Transceiver Base Station Module

Voornamelijk gebruikt in combinatie met de draadloze afstandsbedieningsmodule, is het een essentieel accessoire voor het systeem. Als een draadloos basisstation van de zendontvanger verzendt het de informatie van de afstandsbediening naar het systeeminformatiecontrolecentrum via het Home Control Network en verzendt vervolgens de instructies en korte berichtinformatie van het systeeminformatiecontrolecentrum. Het wordt verzonden naar de draadloze afstandsbediening via draadloze radiofrequentiesignalen, waar draadloze informatie wordt omgezet in Wired Home Control Network -informatie;

Relay Switch -bedieningsmodule

Low-Power Circuit Control, geregeld door krachtige vaste-statenrelais. Na ontvangst van het commando van de Smart Home-controller, regelt de overstap van low-power apparaten in het huis, voornamelijk lichten (inclusief verschillende audio, televisies, elektrische gordijnen), het vermogen van 100 watt/kanaal;

High-Power Appliance Control Module

Het wordt ook geregeld door solid-state relais, maar het vermogen is groot en er is slechts één kanaal. Na het ontvangen van het commando van de Smart Home-controller, kan het high-power apparaten in het huis regelen (zoals airconditioners, boilers, enz.), En het maximale regelkracht van een enkel kanaal is 2500 watt;

SCR Diming Control Module

SCR wordt gebruikt voor luslusbesturing. Na het ontvangen van de opdracht van de smart home -controller, is de belangrijkste functie om het dimmen van de lichten in de woning te regelen, met een controlevermogen van 100 watt per kanaal en een dimmende bereik van 5 niveaus: 0, 25, 25, 50%, 75%, 100%;

Informatie -uitwisselingsmodule

De informatieschakelaar heeft het oorspronkelijke schakelconcept volledig gewijzigd. Het schakelinformatiepunt wordt gebruikt om de functie van de originele schakelaar te voltooien, waardoor de originele schakelaarfunctie is vastgesteld en single. Door de relevante besturingsparameters in te stellen, kan elk bedieningspunt worden bestuurd om de groepscontrolefunctie te bereiken.

Gegevensblad
