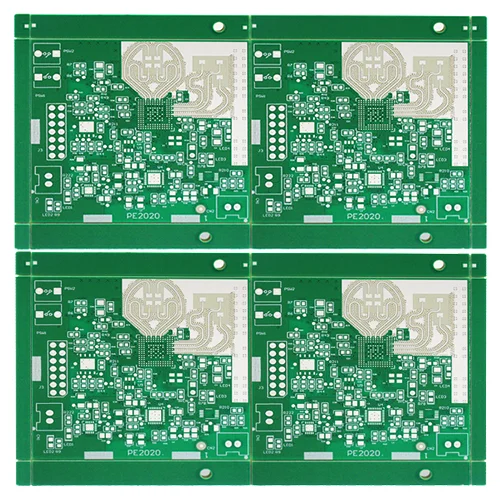

Hybride hoogfrequente PCB -bord

Hybride PCB wordt vaak gebruikt in producten van de microgolf -RF -serie

Zoek een enorme selectie hybride hoogfrequente PCB -bord uit China bij Viefull. Zorg voor professionele after-sales service en de juiste prijs, kijk uit naar samenwerking. Met de snelle ontwikkeling van elektronische communicatietechnologie, om snelle en high-fidelity signaaltransmissie te bereiken, worden steeds meer microgolfradiofrequentie PCB's gebruikt in communicatieapparatuur. De diëlektrische materialen die worden gebruikt in hoogfrequente hybride circuitplaten hebben uitstekende elektrische eigenschappen en goede chemische stabiliteit, die zich voornamelijk in de volgende vier aspecten manifesteren.

1. Hybride PCB heeft de kenmerken van lage signaaloverdrachtverlies, korte transmissievertragingstijd en lage signaaltransmissievervorming.

2. Uitstekende diëlektrische eigenschappen (verwijst voornamelijk naar lage relatieve diëlektrische constante DK, lage diëlektrische verliesfactor DF). Bovendien blijven de diëlektrische eigenschappen (DK, DF) stabiel onder omgevingsveranderingen zoals frequentie, vochtigheid en temperatuur.

3. Hoog nauwkeurige karakteristieke impedantiebeheersing.

4. Hybride PCB heeft uitstekende hittebestendigheid (TG), verwerkbaarheid en aanpassingsvermogen.

Microgolf hoogfrequente hybride PCB's worden veel gebruikt in communicatieapparatuur zoals draadloze antennes, basisstation die antennes ontvangt, stroomversterkers, radarsystemen, navigatiesystemen, enz.

Op basis van een of meer factoren zoals kostenbesparing, het verbeteren van de buigsterkte en het regelen van elektromagnetische interferentie, moet hoogfrequent laminaatontwerp hoogfrequent prepreg gebruiken met lage harsstroom en FR-4-substraat met een glad diëlektrisch oppervlak. Hoogfrequent composietlaminaat. In dit geval is er een groot risico op productadhesiecontrole tijdens het persproces.

Magnetron hoogfrequente hybride PCB-stapelmethode en -kenmerken

1. Een hoogfrequente hybride PCB Regelbare dieptediepte composietlaminatiestructuur, de hoogfrequente hybride PCB omvat L1 koperlaag (hoogfrequent blad), L2 koperlaag (PP-plaat), L3 koperlaag (epoxy-resin substraat), L4 koperlaag in sequentie; L2, L3, L4 koperen lagen zijn voorzien van slots van dezelfde grootte op dezelfde positie; L4 koperen laag is gerangschikt met drie-in-één buffermateriaal van binnen naar buiten, en stalen plaat en kraftpapier worden van buiten naar buiten gestapeld; Aluminium plaat, stalen plaat en kraftpapier worden gestapeld op L1 koperen laag van binnen naar buiten.

2. Volgens de eerste functie is het drie-in-één bufferpatiemateriaal een buffermateriaal ingeklemd tussen twee lagen releasefilm.

3. Volgens het eerste kenmerk wordt de gelamineerde structuur van de hoogfrequente bord gecontroleerde diepe hybride bord van de onderhavige uitvinding gekenmerkt doordat het hoogfrequente blad een polytetrluorethyleenbord is.

De expansie- en contractiekarakteristieken van de hoogfrequente hybride PCB-composietbord verschillen van die van het gewone epoxyhars-substraat, dus de krimpen en krimp van het bord zijn moeilijk te controleren, en de verwerkingsmethode om eerst te groeven en te drukken, zal het probleem van metaaldeulen in de bord veroorzaken. Het drie-in-één buffermateriaal wordt aan één kant van de groef ingesteld en het buffermateriaal kan tijdens het drukken in het groefgat worden gevuld om het probleem van deuken te voorkomen. Kraft -papierbufferdruk wordt aan beide zijden van het karton ingesteld om de warmteoverdracht uniform in evenwicht te brengen, en de stalen plaat is ingesteld om een ​​uniforme warmtegeleiding te garanderen tijdens het drukken, zodat het persen plat is en de warmte en druk tijdens het drukproces in balans zijn, om de kromming en expansie van de bord beter te regelen.

Met de snelle ontwikkeling van 5G -communicatietechnologie worden hogere frequentievereisten naar voren gebracht voor communicatieapparatuur. Er zijn veel hoogfrequente hybride PCB's op de markt op de markt. De productietechnologie van deze magnetron hoogfrequente hybride PCB's stelt ook hogere vereisten naar voren. We zijn al meer dan 10 jaar gespecialiseerd in IPCB-verwerking en kunnen meerlagen hybride PCB-productiediensten bieden. We hebben alle apparatuur die nodig is voor het hele proces van meerlagen hybride PCB-productie, voldoen aan het ISO9001-2000 International Standard Management System en hebben de IATF16949 en ISO 14001-systeemcertificering doorstaan. Onze producten zijn aan de UL-certificering aangenomen en voldoen aan IPC-A-600G- en IPC-6012A-normen. We kunnen hoogwaardige, hoge stabiliteit en hoog-aanpassingsvermogen magnetron hoogfrequente hybride PCB-monsters en batchdiensten bieden.
