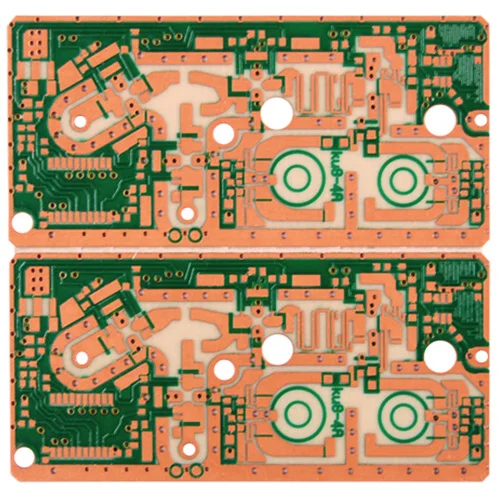

ISOLA High Frequency Board

Toepassingen:

Vieful is de professionele fabrikant, we willen u ISOLA High Frequency Board verstrekken en we bieden u de beste after-sale-service en tijdige levering.

Automotive, backplane, RF/magnetron, high-end computing

Signaalintegriteit, medische, militaire, mobiele apparaten/draadloze handsets

Spoorweg, servers, switches/router, thermisch beheer, draadloze infrastructuur

Wat betekent ISOLA PCB?

Dit type gedrukte printplaat is complex en vervaardigd met behulp van krachtige laminaten. Het bevat harscomponenten die zijn ontworpen om te voldoen aan veeleisende prestatie -eisen.

Dit type PCB wordt gebruikt in de meeste elektronische apparaten zoals ruimtevaartapparatuur en hoogwaardige consumentenelektronica.

Soorten materialen die worden gebruikt in ISOLA PCB's

Er zijn materialen die worden gebruikt om ISOLA PCB's te produceren. Sommigen van hen zijn:

Voorpregeren

Deze term wordt geassocieerd met de PCB -industrie. Dit wordt "prepreg" genoemd. Dit is een diëlektrisch materiaal dat elektrische isolatie biedt, evenals andere belangrijke functies. Het is gemaakt van een glasvezelstof doordrenkt met een uniek geformuleerde hars.

Deze hars combineert verschillende thermische, elektrische en fysische eigenschappen met de prepreg. Dit is belangrijk voor de juiste werking van de ISOLA PCB.

Koperen geklede laminaat

Dit omvat een prepreg laminaat met een dunne laag koperen folie aan beide uiteinden. Deze laminering wordt bereikt door een of meer lagen koper en prepreg samen te drukken onder extreme warmte-, druk- en vacuümomstandigheden.

Bouw meerlagige isola PCB's

Voorpregeren en CCL worden gebruikt om meerlagige isola -PCB's te produceren via complexe bewerkingen met meerdere processen die vaak worden herhaald.

Het koperoppervlak van het laminaat is geëtst. Dit is om elektronische circuits te produceren. Vervolgens worden de laminaten geassembleerd door een of meer lagen prepreg tussen elk geëtst laminaat in te voegen om een ​​meerlagige structuur te vormen.

Vervolgens vormen elektropleren en boren elektrische verbindingen tussen de PCB -lagen. De resulterende ISOLA -PCB is een interconnect gadget waar halfgeleiders en andere componenten zijn gemonteerd.

ISOLA PCB -toepassingen

Laminaten en prepregs van ISOLA PCB worden gebruikt in verschillende apparaten en geavanceerde elektronica, waaronder:

Ruimtevaarttoepassingen

Militaire elektronica -toepassingen

Industriële apparatuurtoepassingen

Hoogwaardige consumentenelektronica

Netwerken en andere communicatieapparatuur

Automotive -toepassingen

Toepassingen voor medische hulpmiddelen

Welke materialen worden gebruikt in het harssysteem van ISOLA PCB's?

ISOLA PCB's gebruiken no-flow prepregs, die gebaseerd zijn op polyimiden en geschikt zijn voor PCB-toepassingen die hoge temperaturen vereisen.

Ze gebruiken een polyimidevlamvertragende harssysteem, dat ideaal is voor toepassingen die superieure prestaties en thermische eigenschappen vereisen. De prepregs van Isola gebruiken een mix van polyimide en thermoplastische harsen die volledig kunnen worden uitgehard zonder het gebruik van methyleen dianiline (MDA).

Dit resulteert in een polymeer met een hoge TG, zonder de problemen van brosheid en lage initiële bindingssterkte. Als gevolg hiervan is het harssysteem van ISOLA PCB's veel beter dan de harsstructuur van traditionele thermohardende polyimiden.

Kenmerken van isola -prepregs

Hier zijn enkele van de belangrijkste kenmerken van ISOLA PCB -materialen:

Handhaaft de bindingssterkte bij hoge temperaturen

Beschikbaar in halogeenvrije opties

Hogere thermische prestaties

Vermindert delaminatie door bewerking

Verbetert de verwerkbaarheid vanwege verminderde brosheid

Lange levensduur van het harssysteem
