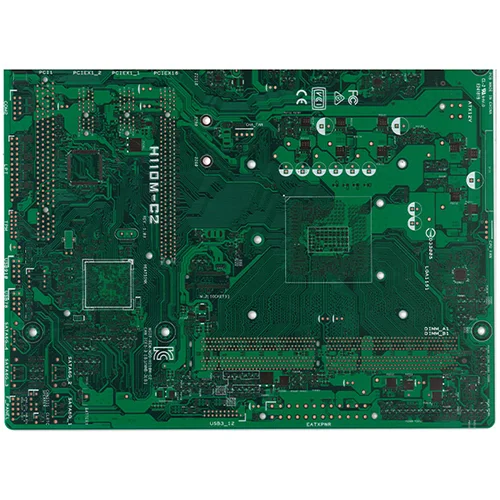

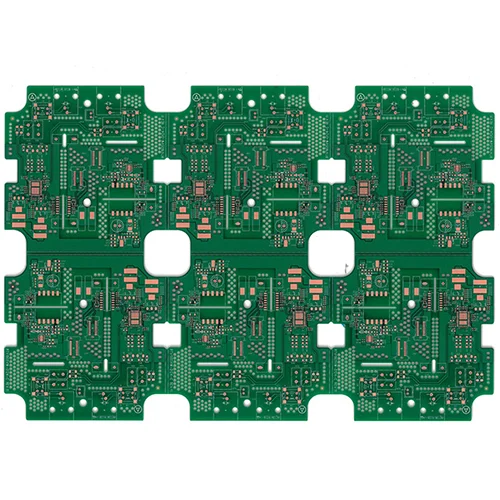

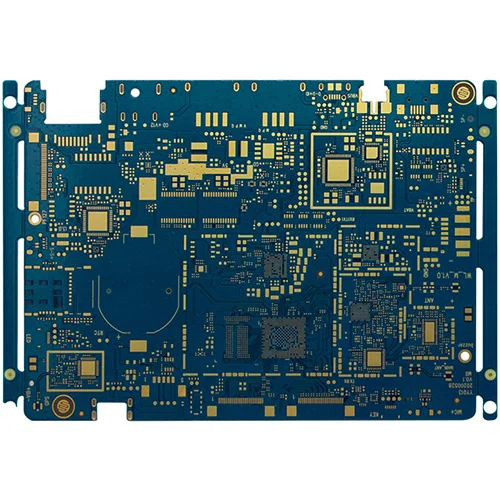

Meerlagige bord

Meerlagige PCB's zijn printplaten met meer dan twee lagen. In tegenstelling tot dubbelzijdige PCB's met slechts twee lagen geleidend materiaal, moeten alle meerlagige PCB's ten minste drie lagen geleidend materiaal hebben begraven in het midden van het materiaal.

Zoals de naam al doet vermoeden, zijn meerlagige PCB's een combinatie van verschillende lagen. Eenzijdige PCB's en dubbelzijdige PCB's combineren om deze complex ontworpen PCB te vormen. Meerlagige PCB's verhogen het aantal lagen en daarom het beschikbare gebied voor routing. Deze printplaten worden gemaakt door twee lagen PCB's te combineren en ze te scheiden met een isolatiemateriaal zoals diëlektrisch.

Het minimale aantal geleidende lagen tussen het isolatiemateriaal is drie en we kunnen indien nodig maximaal honderd lagen opnemen. We beschouwen meerlagige PCB's als rigide PCB's omdat flexibele meerlagige PCB's moeilijk te produceren zijn. De meeste van onze gemeenschappelijke meerlagige PCB's bestaan ​​uit 4 tot 8 lagen. Smartphones kunnen maximaal 12 lagen bevatten om de complexiteit van de toepassing tegemoet te komen. Fabrikanten geven de voorkeur aan even genummerde lagen boven oneven genummerde lagen omdat het lamineren van oneven genummerde lagen het circuit te complex en problematisch maakt, en hoge kosten zijn ook een factor.

Meerlagige PCB's hebben enkele voordelen ten opzichte van PCB's met één of dubbele laag. Ze hebben een hogere dichtheid voor grotere functionaliteit, capaciteit en snelheid. Elektromagnetische afscherming is eenvoudiger als de stroom- en grondvlakken correct worden geplaatst. Ze hebben niet veel bedrading nodig, dus ze zijn lichtgewicht. Ze verminderen de maat en helpen ruimte te besparen. Ze zijn flexibeler dan andere soorten PCB's.

Meerlagige PCB's hebben veel toepassingen. Deze omvatten:

Computers, glasvezelontvangers, gegevensopslag, signaaltransmissie, transmissie van mobiele telefoons, repeaters van mobiele telefoons, GPS-technologie, industriële controle, satellietsystemen, handheld-apparaten, testapparatuur, röntgenapparatuur, hartmonitors, kattencanningtechnologie, atomaire versnellers, centrale brandalarmsystemen, glasvezelontvangers, nucleaire detectie-systemen, weeranalyse, enz.

Wij zijn een professionele PCBA one-stop-assemblagefabriek, Xin Jingfu ondersteunt meerlagige PCB-bedrijven, welkom om bestellingen te plaatsen
