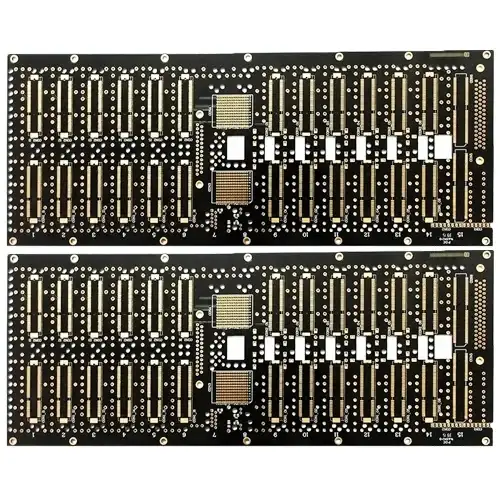

Rogers RT5870 High Frequency Board

RT/Duroid® 5870 en 5880 Glazen microvezelversterkte PTFE -composieten zijn ontworpen voor precisiestripline en microstripcircuittoepassingen.

De glasversterkingsmicrovezels zijn willekeurig georiënteerd om de voordelen van vezelversterking in de oriëntatie te maximaliseren die het meest waardevol is voor de circuitfabrikant en de uiteindelijke circuittoepassing.

De diëlektrische constante van RT/Duroid 5870 en 5880 laminaten is consistent van paneel tot paneel en constant over een breed frequentiebereik. Hun lage dissipatiefactor breidt het gebruik van RT/Duroid 5870 en 5880 uit tot KU-band en hoger.

RT/Duroid 5870 en 5880 laminaten worden gemakkelijk gesneden, geschoren en bewerkt om te vormen. Ze zijn bestand tegen alle oplosmiddelen en reagentia, zowel warm als koud, en worden meestal gebruikt om gedrukte circuits of plaatranden en gaten te etsen.

RT/Duroid 5870 en 5880 composieten worden typisch geleverd als laminaten met ¼ tot 2 oz/ft2 (8 tot 70 micron) geëlektropleerd koper aan beide zijden en kunnen ook worden gekleed met gerolde koperfolie voor meer kritische elektrische toepassingen. Bekleding met aluminium, koper of koperen plaat kan ook worden gespecificeerd.

Zorg er bij het bestellen van RT/Duroid 5870 en 5880 laminaten voor dat u de diëlektrische dikte, tolerantie, opgerolde of elektrodeposited koperen folie specificeert en het gewenste gewicht van koperen folie.

Gegevensblad
