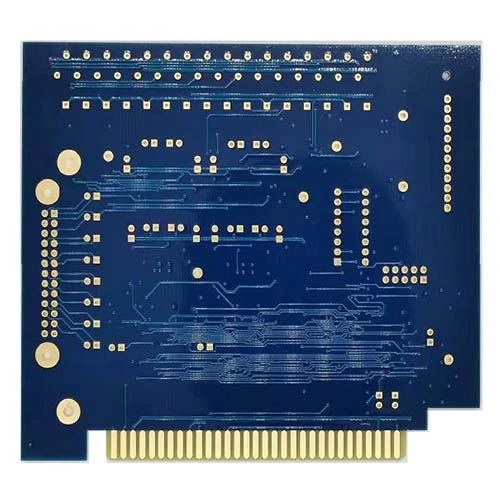

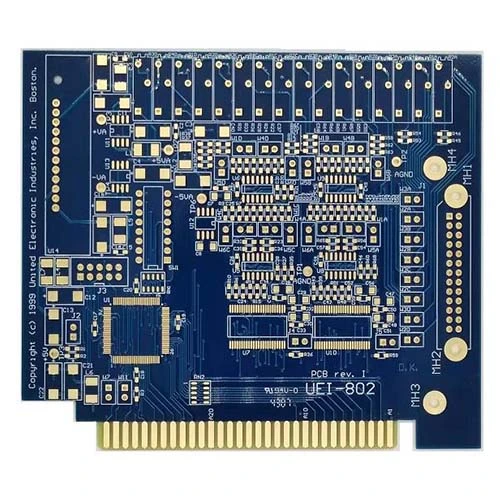

Gouden vinger -printplaat

Gouden vinger PCB's zijn die met gouden vingerachtige pads, vaak gebruikt als randconnectoren.

Chemische goudplating heeft een uitstekende soldeerbaarheid, maar het chemische depositieproces betekent dat het te zacht en dun is om herhaalde slijtage te weerstaan. Goudplateren is dikker en moeilijker, waardoor het ideaal is voor het opnieuw pluggen van PCB-randconnectorcontacten. Gouden vinger PCB's moeten meestal worden afgeschat aan de randconnector om een ​​gemakkelijke insertie te garanderen. Hading kan worden gespecificeerd in de bestelgegevens indien specifiek vermeld.

Gouden vingers zijn de vergulde berichten die u ziet op de verbindingsrand van een printplaat (PCB). Het doel van gouden vingers is om hulp -PCB's te verbinden met het moederbord van de computer. PCB -gouden vingers worden ook gebruikt in verschillende andere apparaten die communiceren via digitale signalen, zoals smartphones voor consumenten en slimme horloges. Omdat de legering een uitstekende elektrische geleidbaarheid heeft, wordt deze gebruikt als een verbindingspunt op de PCB.

Er zijn twee soorten goud geschikt voor PCB Gold Finger Electroplating Process:

Elektroless nikkel Immersion Gold (Enig): dit goud is kosteneffectiever en gemakkelijker te soldeer dan geëlektroplateerd goud, maar de zachte, dunne (meestal 2-5U ”) compositie maakt Enig onvoorwaardelijk voor de slijtage-effecten van de pluggen van printplaten en het losmaken van continu gebruik.

Gouden vingers stellen verschillende printplaten in staat met elkaar te communiceren. Van stroom tot apparatuur, signalen moeten tussen meerdere contacten overgaan om een ​​bepaalde opdracht uit te voeren. Wanneer een opdracht wordt ingedrukt, wordt het signaal tussen een of meer planken doorgegeven voordat u wordt gelezen. Als u bijvoorbeeld op een externe opdracht op een mobiel apparaat drukt, wordt het signaal verzonden vanaf het PCB-apparaat in uw hand naar een nabijgelegen of verre machine, die op zijn beurt het signaal via zijn eigen printplaat ontvangt. Het proces van het plateren van gouden vingers omvat veel zorgvuldige stappen. Dit zorgt ervoor dat elke printplaat van de productielijn is uitgerust met de juiste apparatuur om het signaal perfect uit te voeren. De normen die betrokken zijn bij het electroplatingproces helpen er ook voor dat de gouden vingers op elke printplaat perfect overeenkomen met de overeenkomstige sockets op een bepaald moederbord. Om ervoor te zorgen dat al deze gouden vingers en stopcontacten passen, moet elke PCB allemaal een reeks inspecties en defecttests doorstaan. Als de goudplating op de printplaat niet soepel genoeg is of niet voldoende aan het oppervlak hecht, zijn de resultaten niet goed genoeg voor commerciële afgifte. Om de PCB -gouden vinger samen te laten komen, moet het elektroplatingproces worden uitgevoerd in een stap waarin de details rond de printplaat eerst worden voltooid. Wanneer de vingers moeten worden uitgeput, wordt nikkel op het koper toegepast. Vervolgens wordt de oppervlakteafwerking als laatste toegepast. Wanneer alles klaar is, wordt het bord geïnspecteerd onder een vergrootglas en getest op hechting.

Tijdens het PCB -electroplatingproces van Gold Finger moeten bepaalde normen worden gevolgd om de vingers goed te laten werken. Het ontwerp van de PCB zelf moet ook rekening houden met de juiste vingerlengte en het gebied dat nodig is voor uitlijning.

Ongeacht het doel of de grootte van de PCB zelf, de volgende regels zijn altijd van toepassing op het ontwerp van de gouden vinger:

Het door gat geplateerde gat mag niet dicht bij de gouden vinger zijn, de gouden vinger mag geen contact hebben met het soldeermasker of het zijdescherm, en de twee moeten op een bepaalde afstand worden gehouden en de goudvinger moet altijd naar het midden van de PCB worden geconfronteerd (als u een randje wilt) als een van deze regels niet wordt gevolgd tijdens het PCB -goudvinger -elektroplateringsproces, kan het PCB niet communiceren met het moederbord. Of de PCB mag niet correct worden ingevoegd in de overeenkomstige slot op het moederbord. Goud wordt gebruikt in connectorvingers op een PCB. Door de sterkte van goud kan goudvingers honderden keren worden ingevoegd en worden uitgeworpen zonder de verbindingscontacten te verslijten. Zonder de bescherming van goudplating kan een printplaat zijn verbinding gemakkelijk verliezen na een paar toepassingen.

Je vraagt ​​je misschien af ​​waarom goud beter is dan andere soorten metalen. Goud is tenslotte een van de zeldzaamste en duurste natuurlijke elementen. Zou het niet kosteneffectiever zijn om de verbindingsranden van een PCB met koper of nikkel te plaatsen? De vereiste functionaliteit van een afgedrukte printplaat vereist echter goud. Naarmate PCB's in hun moderne vorm evolueerden, werd goud vastgesteld als het meest geschikte verbindingscontactmetaal vanwege een aantal factoren. De belangrijkste voordelen van goud zijn de geleidbaarheid en corrosieweerstand van de legering. Om de sterkte te vergroten, wordt goud dat wordt gebruikt in gedrukte printplaten vaak gecombineerd met nikkel of kobalt, wat goud grotere slijtvastheid geeft in het gezicht van constante PCB -activiteit.
