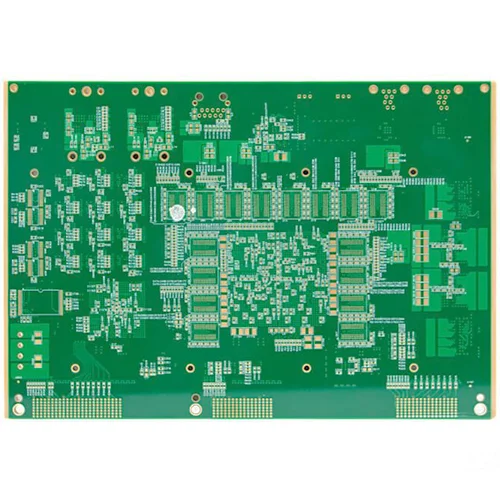

24-laags hoge dichtheid high-speed PCB

Wat is een printplaat van 24 lagen?

Hoge kwaliteit 24-laags hoge-snelheid hoge snelheid PCB wordt aangeboden door Chinese fabrikant Viefull. Koop 24-laags hoge-snelheid high-speed printplaat die van hoge kwaliteit is direct met een lage prijs. Een printplaat van 24 lagen is een geavanceerd meerlagige bord met 24 koperen lagen. De PCB bevat een signaallaag, een grondlaag en een stroomlaag. Ook bestaat deze PCB uit zijden scherm, soldeerpasmasker, enz. Een printplaat van 24 lagen is ongeveer 5 mm dik. Het biedt dimensionale stabiliteit vanwege het aantal lagen erin.

De fabrikant rangschikt de grondlaag en de signaallaag effectief. Dit helpt ervoor te zorgen dat de PCB compatibel is met HDI -toepassingen. Deze toepassingen zijn verbindingen met hoge dichtheid. De materialen die worden gebruikt in de 24-laags PCB zorgen voor een lage diëlektrische constante. Ook is het diëlektrische materiaal dat in dit geavanceerde meerlagige bord wordt gebruikt, dun. Dit helpt dus bij het creëren van een strakke koppeling tussen de lagen.

Materialen van 24-laags PCB

Een printplaat van 24 lagen bevat verschillende materialen in het productieproces. Het maakt gebruik van materialen zoals koperen folie, FR4, CEM3 en epoxyhars. In deze PCB lamineert de fabrikant de koperen folie en glasvezelharsmateriaal samen. FR4 is een PCB -materiaal dat voldoende stijfheid biedt in elektronica. Het biedt voldoende glazen overgangstemperatuur.

Bovendien heeft het materiaal een uitstekende vochtweerstand. Dit betekent dat PCB's met FR4 hoge temperaturen kunnen weerstaan. Bovendien heeft dit materiaal een geschikte diëlektrische sterkte.

Silkscreen, FR4 en Solder Mask zijn de basismaterialen van 24 -laags PCB's. Hoge glasovergangstemperatuur is een belangrijk kenmerk van 24 -laags PCB's.

Andere materialen die worden gebruikt in de productie van 24 -laags PCB -productie zijn koperen folie en prepreg. 24 Laag PCB's kunnen verschillende koperen dikten hebben. De dikte van koper en het aantal lagen helpt het bij het uitvoeren van hoge stroombelastingen.

Wat is 24 -laags PCB -stackup?

24 -laag PCB -stackup is de opstelling van bovenste lagen op de printplaat. In een printplaat met meerdere laags zijn er verschillende manieren om koperen lagen op het bord te plaatsen. Fabrikanten overwegen verschillende belangrijke factoren voordat ze een meerlagige stapel regelen.

In een stackup met 24 lagen zijn er routeringslagen, grondlagen en stroomlagen. Routelagen kunnen boven-, middelste of onderste lagen zijn. Grond- en krachtlagen zijn erg belangrijk in deze stapel.

Routelagen creëren interconnecties tussen componenten. Fabrikanten kunnen de bedradingslaag op de onder-, boven- of middelste lagen plaatsen. Dit hangt af van de toepassingsvereisten van het bord. Signaalroutering is een cruciaal onderdeel van een meerlagige bord. De stackup-structuur van een 24-laags PCB bepaalt de functionaliteit ervan. Een goed uitgelijnde stackup zorgt voor signaalroutering in de PCB.

Productie met 24 lagen PCB

De productie van een 24-laags PCB omvat bepaalde processen. Omdat deze PCB tien lagen geleidend materiaal heeft, is de productie ervan complex. Fabrikanten lamineren de kern- en prepreg -lagen onder hoge druk en hoge temperatuur.

Tijdens dit proces zorgen fabrikanten ervoor dat er geen lucht is tussen de PCB -lagen. Ze zorgen er ook voor dat de lijm die de lagen beveiligt, goed smelt. Een printplaat van 24 lagen bestaat uit verschillende materialen. De kern en prepreg zijn vergelijkbare materialen. De prepreg is echter meer ductiel dan de kern. Dit komt omdat het niet volledig is genezen. Wanneer fabrikanten hoge temperaturen toepassen op de stapel, smelt de prepreg. De lagen zijn vervolgens met elkaar verbonden. Na het afkoelen is het resultaat een solide bord met 24 laags. Fabrikanten passen soldeermasker toe op het meerlagige bord. De rol van het soldeermasker is om te voorkomen dat de sporen tekortschieten. De binnenste lagen van een meerlagige bord omvatten glasvezel- en epoxy -kern, en lamineert deze lagen samen. Fabrikanten stapelen de binnenste lagen samen om ervoor te zorgen dat de lagen zijn uitgelijnd.

Het productieproces van een printplaat van 24 lagen wordt kort beschreven als volgt:

Imaging en etsen van binnenste laag

Laminatie van de binnenste laag

Boordbord

Buitenste laag beeldvorming

Plaatsen en etsen

Buitenste laag etsende strippen

Soldermasker

Schermafdrukken

Testen

Voordelen van 24-laags PCB

Deze PCB helpt de functionaliteit van elektronische apparaten te verbeteren. Het bord met 24 lagen heeft grote voordelen die nodig zijn voor het project. Sommige van deze voordelen zijn:

Compact ontwerp

De 24-laags PCB ondersteunt compact ontwerp. De grondlaag en signaallaag van de PCB overlappen elkaar. Dit bord is ideaal voor kleine apparaten zoals laptops, mobiele telefoons, enz. Elektronische apparaten worden kleiner en complexer. De 24-laags PCB is ideaal voor complexe en miniatuurapparaten.

Geschikt voor verschillende temperaturen

De printplaat van 24 lagen kan bij verschillende temperaturen werken. Deze PCB is ontworpen om bij verschillende temperaturen te werken. Het bord met 24 lagen is ideaal voor krachtige en hoogwaardige toepassingen.

Hoge stroom geleiding

Een ander belangrijk voordeel van dit type PCB is de mogelijkheid om hoge stroombelastingen te dragen. De PCB is verkrijgbaar met verschillende koperen diktes. Het kan hoog vermogen weerstaan.

Hoge functionaliteit

PCB's met 24 lagen zijn zeer praktisch. Daarom worden ze veel gebruikt in interconnectie met hoge dichtheid en krachtige projecten. Bovendien verbeteren PCB's ook de efficiëntie van hogesnelheidsprojecten.
