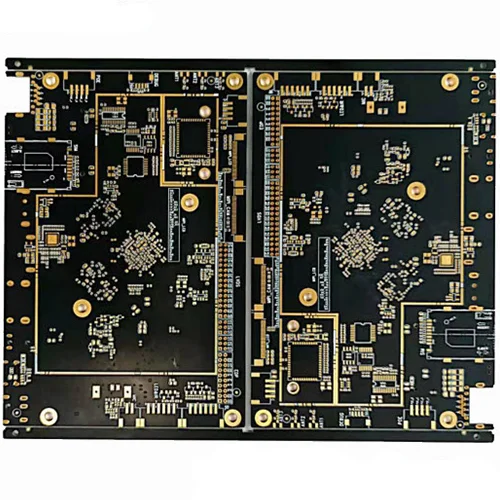

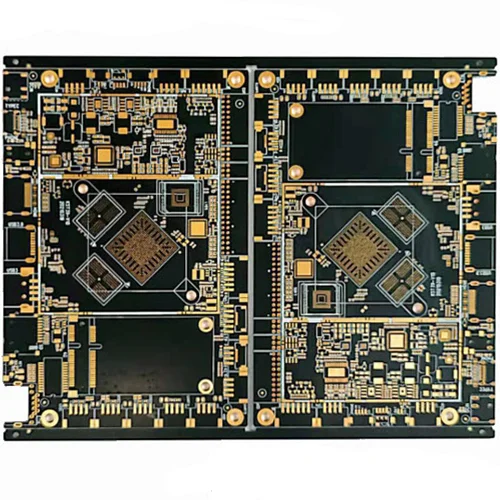

Industriële controle van 6 lager PCB Moederbord

Wat is een bord met 6 laag?

Vieful is een van de beroemde China 6-laags industriële controle PCB-moederbordfabrikant en leverancier. Onze fabriek is gespecialiseerd in de productie van 6-laags industriële controle PCB-moederbord.  Een PCB met 6 lagen is een meerlagige printplaat die zes vellen geleidend materiaal bevat. Het is eigenlijk voornamelijk een printplaat met vier lagen met twee extra signaallagen die tussen de oppervlakken worden geplaatst.

Een standaard zeslaags printplaat bestaat uit de volgende zes lagen:

Twee buitenste lagen

Twee binnenvlakken

Twee binnenste lagen

Naast het bieden van uitstekende routering voor zowel hogesnelheids- als lage snelheidsgegevens, vermindert de architectuur van een zeslaags PCB ook elektromagnetische interferentie (EMI). Om high-speed communicatie te routeren, moeten twee binnenvlakken worden gebruikt in combinatie met twee oppervlaktelagen.

Wat zijn 6-laags PCB-toepassingen?

Volgens experts uit de industrie worden 6-laags PCB's als ideaal beschouwd voor een verscheidenheid aan industriële toepassingen vanwege hun lichtgewicht en compact ontwerp. PCB-toepassingen met 6 lagen zijn als volgt:

Industriële elektronica

Consumentenelektronica en industriële elektronica zijn compleet anders. Ze kunnen harde omgevingen zoals warmte, druk, trillingen, stress, gruis en vocht weerstaan. Ze zijn ontworpen om lange tijd te werken en continu te werken. Deze situatie is van toepassing op 6-laags PCB's. Tegenwoordig zijn PCB's met 6 lagen duurzamer dan andere marktalternatieven.

Medische hulpmiddelen

Op medisch gebied zijn elektronica onmisbaar. Net als alle andere industrieën die afhankelijk zijn van elektronica, is de medische industrie miniaturerend.

Aangezien niet-invasieve behandelingsmethoden momentum krijgen, is er een toenemende vraag naar miniatuurapparaten op medisch gebied. PCB's met 6 lagen zijn perfect voor deze apparaten vanwege hun kleine formaat, lichtgewicht en andere krachtige functies. MRI, röntgenfoto, CT-scans, bloeddruk, IR-temperatuurmonitoring zijn enkele voorbeelden van medische hulpmiddelen die PCB's met 6 lagen gebruiken.

Computers en apparaten

We kunnen ons leven niet langer voorstellen zonder computers. Bijna alle computers en gerelateerde apparaten gebruiken 6-laags PCB's vanwege hun uitstekende ruimtebesparende en verwerkingskenmerken. De ontwikkeling van deze PCB's kan beter presteren dan andere technologieën en tegelijkertijd geld besparen.

Consumentenelektronica

Consumentenelektronica omvat een breed scala aan gemeenschappelijke elektronische apparaten. Communicatieapparaten zoals smartphones en laptops, entertainmentapparatuur zoals smart -tv's en mediaspelers, en huishoudelijke apparaten zoals magnetronovens en wasmachines zijn voorbeelden van dergelijke producten. De meeste van deze gadgets hebben 6-laags PCB's in vergelijking met traditionele PCB's met één laag. Waarom? PCB's met 6 lagen helpen hen om te worden vereenvoudigd en klein van grootte.

Militaire, ruimtevaart en verdediging

Net als de bovengenoemde industrieën geven de militaire en defensiesector prioriteit aan 6-laags boards. Dit type PCB is populair vanwege zijn kleine formaat, lichtgewicht, bruikbaarheid en duurzaamheid.

Surveillance, vliegtuigafweersystemen, radarsystemen en geautomatiseerde wapens gebruiken 6-laags geprinte printplaten. Geavanceerde circuits vereisen 6-laags PCB's om zware omgevingen te weerstaan ​​waar hoge temperaturen en hoge drukken geavanceerde componenten kunnen beschadigen.

Telecommunicatie -elektronica

Veel communicatieapparaten, zoals GPS en satellietsystemen, gebruiken 6-laags PCB's voor communicatiesystemen, die duurzaamheid en functionaliteit vereisen. Met de ontwikkeling van draadloze communicatie is er een toenemende vraag naar krachtige kleine apparaten. 6-laags circuitplaten voldoen met gemak aan de vraag.

Andere telecommunicatie -elektronische toepassingen zijn stroomversterkers, telecommunicatietorens, radarsystemen en meer.

Wat zijn de voordelen van PCB's met 6 lagen?

Wat technologie betreft, hebben 6-laags PCB's veel ontwerpvoordelen. Als u 6-laags PCB's gebruikt, krijgt u de volgende voordelen:

Klein formaat

Een van de belangrijkste en erkende voordelen van het gebruik van 6-laags PCB's is hun grootte. Vanwege hun gelaagde architectuur zijn ze van nature kleiner dan andere PCB's van vergelijkbare prestaties.

Dit biedt een aanzienlijk voordeel voor de moderne elektronica, omdat de huidige trend is in de richting van kleinere, compacter nog krachtigere apparaten zoals smartphones, computers, tablets en smartwatches.

Hoogwaardige kwaliteit

Vanwege de hoeveelheid werk en voorbereiding die nodig is om een ​​PCB van 6 lagen te bouwen, zijn deze soorten PCB's efficiënter in kwaliteit dan enkele en dubbellaagse planken. Als gevolg hiervan zijn ze meestal stabieler.

Verhoogde duurzaamheid

Naar hun aard kunnen PCB's van 6 laags sterk zijn. Deze 6-laags afgedrukte printplaten zijn niet alleen in staat om hun belastingen te ondersteunen, maar zijn ook bestand tegen de druk en temperatuur die nodig is om ze veilig te binden.

Robuuster

Ze zijn dicht in meerdere lagen verpakt op een enkele PCB. Deze smalle eindplaten maken hun verbindingen strakker en helpen hen hogere snelheden en betrouwbaarheid op een kleinere maat te bereiken.

Enkele verbindingspunt

Ze zijn ontworpen om onafhankelijk van andere PCB -componenten te werken. Als gevolg hiervan hebben ze slechts één verbindingspunt nodig, in plaats van de meerdere verbindingspunten die nodig zijn voor verschillende PCB's met één laag.

Dit komt ook ten goede aan elektronicaontwerpers, omdat slechts één verbindingspunt vereist is voor het eindproduct. Dit is perfect voor kleine apparaten en gadgets. Deze kenmerken maken echter 6 lagen PCB's ideaal voor mobiele apparaten en krachtige elektronica. Met zoveel industrieën die nu mobiele oplossingen gebruiken, vinden 6 -lagen PCB's nieuwe mogelijkheden.
