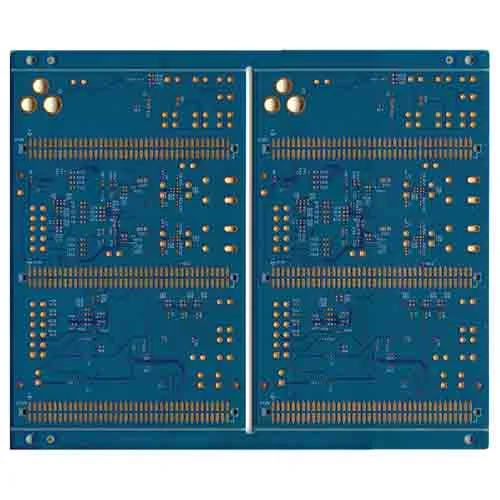

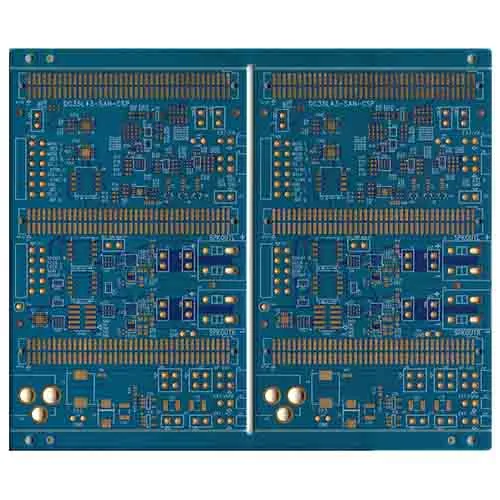

Twaalflagende tweede-orde PCB

Criteria voor een goede 12-laags PCB-stackup:

Vieful is twaalf-lagen tweede-orde PCB-fabrikant en leverancier in China.

A. Grondvliegtuigen hebben de voorkeur omdat ze in staat zijn om signalen in een microstripconfiguratie te routeren.

B. Een 12-laags printplaat op basis van een grondvlak heeft een lage grondimpedantie en laag geluid.

C. Tussenlagen tussen lagen dienen als routing voor hogesnelheidssignalen. Signaallagen moeten nauw op elkaar worden gestapeld, zelfs in aangrenzende vlakken.

D. U moet vlakke lagen en signaallagen in aangrenzende lagen plaatsen.

E. Grote vlakken en stroomvlakken zijn strak aan elkaar gekoppeld.

Ons deskundige ontwerpteam richt zich op de volgende punten bij het selecteren van een 12-laags stapel:

Signaallagen moeten altijd grenzen aan vliegtuigen

Powervlakken kunnen worden gebruikt als retourpaden voor signalen

Signaallagen moeten strak worden gekoppeld aan hun aangrenzende vliegtuigen

Bepaal het retourgedeelte van het signaal

Gegevensblad
