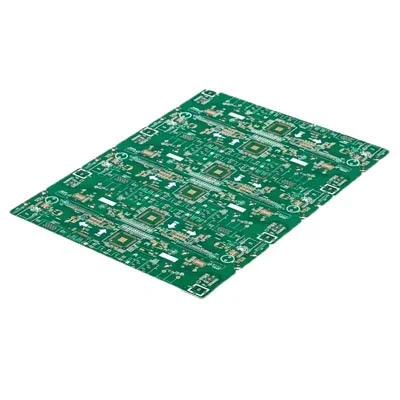

FR4 elektronische impedantiebesturing PCB

Vijf factoren die de impedantie beïnvloeden

Ten eerste: diëlektrische dikte. Het vergroten van de diëlektrische dikte kan de impedantie vergroten, terwijl het verminderen van de diëlektrische dikte de impedantie kan verminderen; Verschillende semi-vaste tabletten hebben een ander lijmgehalte en dikte. De geperste dikte is gerelateerd aan de vlakheid van de breker en het programma van de persplaat; Voor elk gebruikte type plaat, moet de dikte van de geproduceerde diëlektrische laag worden berekend, die bevorderlijk is voor ontwerpberekeningen. De proefschimmeltolerantie is de sleutel tot diëlektrische diktecontrole.

Ten tweede: lijnbreedte. Toenemende lijnbreedte kan de impedantie verminderen, terwijl het verminderen van de lijnbreedte de impedantie kan vergroten. De controle-eisen van lijnbreedte kunnen beter voldoen aan de kloof van impedantiebeheersingseisen binnen de tolerantie van +/- 10%. De kloof mag niet hoger zijn dan 10%. De breedte wordt voornamelijk geregeld door etsencontrole. Om de lijnbreedte te waarborgen, wordt de engineeringfilm gecompenseerd volgens de etsende etsen, foto-drawingfout en grafische overdrachtsfout om aan de lijnbreedtevereisten te voldoen.

Derde: koperen dikte. Het verminderen van de lijndikte kan de impedantie vergroten, terwijl de toenemende lijndikte de impedantie kan verminderen; Lijnbreedte kan worden geregeld door grafische elektropideneerregeling of met behulp van koperen folie met een overeenkomstige dikte. De regeling van de koperen dikte vereist uniforme controle. De bloedingsblokken van fijne lijnen en isolatielijnen worden toegevoegd om ongelijke koperdikte op de lijn te voorkomen, die de ongelijke impedantieverdeling van de koperen verdeling op de CS- en SS -oppervlakken beïnvloedt. Het bord wordt op het bord aangenomen om het doel van dubbelzijdige koperen dikte te bereiken.

Vierde: diëlektrische constante. Het verbeteren van de diëlektrische constante kan de impedantie verminderen en het verminderen van de diëlektrische constante kan de impedantie vergroten. De diëlektrische constante wordt voornamelijk geregeld door het materiaal. Verschillende boards hebben verschillende diëlektrische constanten. Het is gerelateerd aan het gebruikte harsmateriaal: FR4-bord, de diëlektrische constante is 3. 9-4. 5, die zal toenemen met de toename van de gebruiksfrequentie. 3. 9 Een hoge impedantiewaarde is vereist om een ​​hoge signaaltransmissie te verkrijgen, zodat er een lage diëlektrische constante kan zijn.

Ten vijfde: lasdikte, gedrukt lassen zal externe impedantie verminderen. Over het algemeen kan gedrukt lassen 2 ohm en differentiaal 8 ohm verminderen. 2 keer de afdrukwaarde is twee keer de tijd. Wanneer meer dan 3 keer afgedrukt, verandert de impedantiewaarde niet langer.
