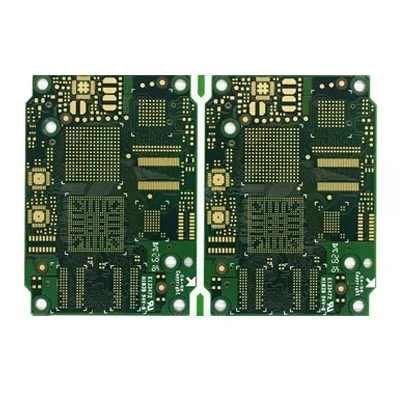

Tien-laags HDI Impedance Controled Automotive Digital PCB

Waarom heeft PCB impedantie nodig?

Vieful is een van de professionele tienlaagse HDI-impedantiegestuurde automotive digitale PCB-fabrikant en leverancier in China.

1. Controleer de tabellijn om de installatie van elektronische componenten te overwegen en rekening te houden met de geleidbaarheid na het invoegen. Daarom, hoe lager de impedantie, hoe beter de weerstand.

2. PCB -circuitplaten moeten door koperen bekleding, elektroplateren, verbindingslassen en andere procesproductieverbindingen gaan. De materialen die in deze links worden gebruikt, moeten zorgen voor een lage weerstand om ervoor te zorgen dat de algehele impedantie van de printplaat kan voldoen aan de vereisten van de productkwaliteit en zorgen voor de normale werking van het product.

3. Tinplating van PCB -circuitplaten is het meest voorkomende probleem in de gehele printplaatproductie en is een belangrijke link die de impedantie beïnvloedt. Het grootste defect van de chemische blikken -plating -laag is dat het gemakkelijk te veranderen is en het blik slecht is, waardoor de printplaat moeilijk te solderen is. Overmatige impedantie leidt tot slechte geleidbaarheid of onstabiele rectificatieprestaties.

4. Er zullen verschillende signaaloverdracht zijn in de geleiders in de PCB -printplaat. Wanneer de transmissiesnelheid toeneemt, moet de frequentie toenemen. Als de lijn zelf anders is vanwege corrosie, stapeldikte, lijnbreedte, enz., Brengt dit veranderingen in de impedantiewaarde veroorzaakt. Het signaal is vervormd, wat resulteert in een afname van de prestaties van de printplaat, dus de besturingswaarde moet binnen een bepaald bereik worden geregeld.
