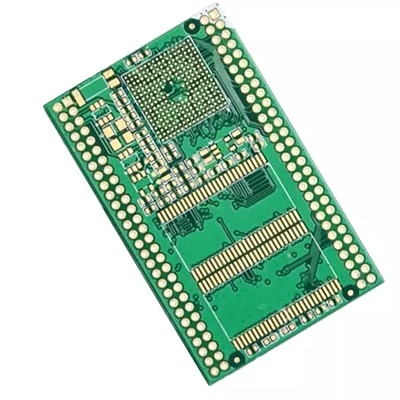

Meerlagige impedantie gecontroleerde PCB -kaart

PCB -impedantiebesturing

Welkom om op elk gewenst moment meerlagige impedantiegestuurde PCB -kaart te kopen. We zullen u voorzien van fabriekskortingsprijzen voor onze producten. Vieful is meerlagige impedantie -gecontroleerde PCB -bordfabrikant en leverancier in China. Er zijn verschillende signaaloverdrachten in de geleiders in de printplaat. Wanneer de transmissiesnelheid toeneemt, moet de frequentie toenemen. Als de impedantie van de lijn zelf verandert als gevolg van corrosie, stackdikte en verschillende lijnbreedtes, zal signaalvervorming optreden. Daarom moeten de geleiders op high-speed circuitplaten binnen een bepaald bereik worden geregeld, dat "impedantiecontrole" wordt genoemd.

De factoren die de impedantie van de PCB -lijn beïnvloeden, zijn de breedte van de koperdraad, de dikte van de koperdraad, de diëlektrische constante van het medium, de dikte van het medium, de dikte van het kussen, het pad van de aarddraad en de bedrading rond de lijn. Daarom moeten we, wanneer we de PCB ontwerpen, de impedantie van de routing op de bord regelen om elektromagnetische interferentie zoals signaalreflectie en signaalintegriteit zoveel mogelijk te voorkomen om het daadwerkelijke gebruik van de PCB -kaart te waarborgen.
